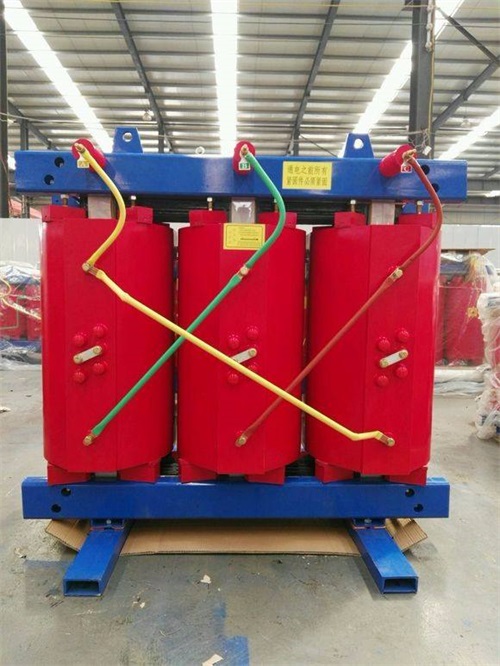

遂宁SCBH15-1600KVA/10KV/0.4KV非晶合金干式变压器

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式变压器适用于防火要求高、负载波动大及其污浊潮湿恶劣环境中。如：机场、发电站、冶金工作、医院、多层建筑、购物广场、住户密集区及其石油化工、核电厂、核潜艇等特殊环境中。

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式变压器特性

　　1.1较好的物理性能和节能特性：

　　非晶合金材料与硅钢的分子结构完全不同更利于被磁化和去磁。其铁芯片薄厚极薄，仅0.025mm，不到常见硅钢片的1/10.叠片指数较低，它饱和磁通密度较低，三相变压器磁通密度一般取1.25-1.35高斯，这类新材料用以变压器铁心，不但有较好的节能效益，并且有环保效益;节能等同于降低发电量和少建火电厂，从而降低发电站排放的CO2、SO2和氮氧化物等。具有高饱和磁感应强度、低损耗、低激慈电流、较好的温度稳定性等优点。选用带填料环氧树脂真空浇注工艺，兼具SC(B)系列变压器的所有特点。

　　1.2安全、环保、可靠的绝缘系统：

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式变压器采用进口环保型带填料环氧树脂浇筑，具备阻燃、自熄等防火作用。不释放有害气体和物质，对人体没有危害，对环境没有污染，是新一代的环保产品。

　　1.3“三防”能力，冲击韧性好，无开裂现象：

　　采用进口H级环氧树脂真空状态下浇筑，高纯硅微粉作填料，热膨胀系数贴近铜线(铜16×10-6/℃)，可以和铜线同步热涨冷缩，抗拉强度达68MP。变压器承担短路电动力后不会有任何影响变压器构造的状况，大大提升了抗短路能力。该树脂构造，具备防寒湿、防盐雾、防霉菌“三防”作用，适用于各种极端的室内环境。

　　1.4坚固耐用：

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式变压器是采用H级(温度125K)阻燃等级的环氧树脂来生产F级(温度100K)变压器，促使运作温度远在限定值下。

　　1.5运作稳定可靠、免维护：

　　进口环氧树脂电气性能优良;并采用特殊绕阻构造，玻璃网格布加强工艺，优良树脂浸湿性，避免间隙存有，保证每台商品出厂的局部放电量<5PC。带填料树脂具有更好的传热性，及时将线圈内部热量传导到表层，大空间变压器选用径向排热气道设计方案，变压器能长期带120~130%负载运作，逼迫风冷下能够150%额定值运作。运作之中免维护，兼具SC(B)系列所有功能，是新一代高质量变压器。

　　结构特征：

　　5.1独特的瓷绝缘结构，选用MORA企业绝缘筒和高频瓷器垫板，永不变形。

　　5.2高、低压线圈选用杜邦NOMEX绝缘材料，并经VPI真空加压设备数次预浸独特配方的H级绝缘，数次烘焙固化后，外用高韧性绝缘材料密封，并高温干固。高压线圈选用冲击韧性高，排热条件好的回转式构造。

　　5.3铁心材料采用进口优质高导磁性能硅钢片叠装成的，选用去角工艺，步进式45°全斜构造，绕阻与铁芯间选用弹性定位装置，使变压器具备较低的空载损耗和噪声。铁心表层经特殊工艺处理。铁心由拉丝杆湿适当夹持，上、下夹件由拉板连接并和基座固定为一体，绕阻根据弹性垫板固定，缓冲结构可缓解绕阻的振动程度和降低噪音。

　　5.4引线端固定于绕阻上端，分接头在绕阻中间，低压线端子为板式导电排，并采用冷压焊。

　　性能特点：

　　4.1排热条件好，热寿命长，过负荷能力强，在120%长期过负荷，IP45环境下无逼迫风冷，可长期超负荷运行。

　　4.2极高的安全及阻燃性能，在800℃高温长期燃烧下五浓烟产生。

　　4.3很强的耐热冲击能力(可在-50℃下马上加超负荷)。

　　4.4不错的防水密封性，出色的憎水、防潮性。

　　4.5独特的线圈构造和强场测算，使产品几乎无局放产生。

　　4.6消耗低，节能效果优良，与SCB9系列干试变压器相比空载损耗均值降低10%，负载损耗降低5%。

　　4.7寿命期后可轻易将绝缘材料和铜线分离回收利用，不破坏环境。
